方向控制閥(三口二位)

方向控制閥…電磁閥(初級班)

電磁閥在現今的氣壓自動化中是一個非常重要的元件,說它是一個大角色也不為過,所擔任的功能卻很簡單,就是控制壓縮空氣的開關及變換流向,通常是控制氣壓缸為主也有當作管路開關或吹氣用…等其它功能,本章節將先介詔電磁閥的基本符號樣示認識:



下圖此為三口二位電磁閥,電磁作動,彈簧復歸,當你拿到電磁閥時上面會有一張貼紙標示著如下的符號,判讀此符號時以標有字符的位置為準,如下圖電磁閥零位置,或稱為未動作位置,位於左邊位置,

P為壓力源入口

A為工作接口

R為排氣口。



動作說明:


零位置:當電磁閥未作動時P口被封住,A口空氣排至R


作動位置:當電磁起動後閥位將切換為右邊位置P供氣給A工作,


R口被封住

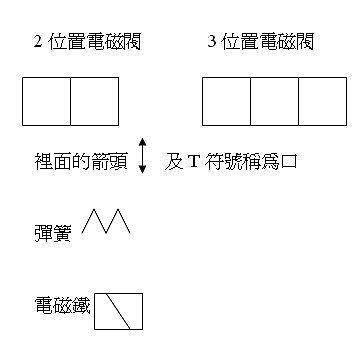

符號拆解:


下面所示的方塊稱為()也就是閥位的切換位置







口的符號名稱:


ABCDEFGHIJKLMNO


表示工作管路的接口常用AB





PQ,表示空氣壓力源的入口,常用為P





RSTUVW,表示排氣口,常用為RS





XYZ,表示外部信號口,不計算在本體閥口內


也有以數字代表者如1=P2=B4=A35=R但此方式較不常見


又以日製電磁閥符號EAA的排氣口EBB的排氣口


R1A的排氣口R2B的排氣口
